0 引言
氨（NH3）作为一种无碳燃料,其在全球范围内的储存和分配都有完善、可靠的基础设施。因此,氨作为化学储能材料替代化石燃料的应用吸引了很多学者的兴趣,并成为某些研究团队的主要研究目标,尤其是在燃气轮机方面。但是,氨燃烧的现状并没有理想中的完美,其燃烧速度低和点火能量高等特点使其难以像其他碳氢燃料一样在燃烧器中稳定地燃烧。表1列举了氨与其他碳氢燃料燃烧特性的对比。氨不完全燃烧会产生其他氮氧化物如NOx等,加剧对空气的污染。因此,若要实现对氨气高效低污染的应用,其火焰的稳定燃烧以及排放物浓度的降低是需要解决的问题。
有研究显示,旋流燃烧器可以使氨气燃烧的稳定性得到一定程度的提高[4],并且可在一定程度上降低有害气体的排放。目前已有的关于开发氨气旋流燃烧的研究比较成熟,且在某些领域已经得到应用。HAYAKAWA等[5]对旋流稳定氨/空气预混火焰的火焰稳定性和排放特性进行了实验研究,结果表明,在无任何添加剂的旋流燃烧器中,即使氨的层流燃烧速度很慢,在不同当量比和入口流速条件下,氨/空气预混火焰仍能保持稳定。OKAFOR等[6]提出了氨旋流燃烧器高效燃烧和低NOx排放的燃烧技术及燃烧器设计,模拟了两段式燃烧室对排放产物浓度优化的影响。数值计算和实验结果表明,与沿燃烧室中心轴垂直喷射相比,倾斜燃油喷射可提高火焰稳定性,降低NH3和NOx排放。
除单纯使用旋流燃烧器稳定氨气火焰外,研究者还考察了掺混其他碳氢燃料以改善氨气燃烧特性。如掺混氢气、甲烷等火焰燃烧速度更快的燃料以稳定燃烧。卫旭涛等[7]基于半封闭空间旋流燃烧器,对氨气掺混氢气火焰的流场和火焰结构进行测量。结果表明,在特定条件下总会存在一个最佳当量比使得各个尾气组分处于较低水平。VALERA-MEDINA等[8]通过实验和燃烧诊断检测方法,使用摩尔分数为70%的NH3和30%的H2混合气作为燃料气进行燃烧实验。结果表明,氨气可以用作燃气轮机的燃料,并具有稳定的燃烧作用。掺混其他气体固然可以提高氨气层流火焰燃烧速度,但实验条件下的掺混往往难以进行工程上的应用,而将部分氨气进行裂解后产生的氢气同样可以达到稳定燃烧的目的,并且省去了额外添加其他气体的麻烦。20世纪60年代,美国陆军资助了一系列研究工作,以测试氨作为替代燃料来源的可行性。STARKMAN等[9]测试了一台火花点火、混合燃料研究发动机。氨从储存在热水浴中的高压瓶中提取。结果表明,为了在发动机中燃烧无水氨,氨必须以蒸气的形式引入,并部分裂解为氢和氮,最小氨分解量为氨重量的4% ~ 5%。VERKAMP等[10]研究了使用添加剂（C2H2、NO、NO2、N2O、CO）或者部分预解离氨稳定燃烧。实验结果表明,在添加剂含量为5%的体积浓度下,所有添加剂均未能将火焰稳定性提高到所需的程度。结果还验证了28%的游离氨可以作为替代燃料用于最适合烃类燃料的燃气轮机燃烧系统。另外,多数学者在进行此类研究时采用了预裂解后的产物浓度进行实验。KHATEEB等[11]研究了预混氨/氢/氮/空气旋流火焰的稳定性极限和NOx排放,指出将氨分解为氢气和氮气并使用稀薄燃烧的氨/氢/氮/空气混合物有望为旋流燃烧器提供燃料,因无需二次燃烧阶段即可实现稳定的火焰和低废气NOx的排放。
综上可知,目前在氨燃烧领域的研究主要集中在通过旋流燃烧器和掺混其他气体稳定火焰的方法,以及模拟部分氨预裂解再进行掺混的研究,但并没有进行真实的部分预裂解氨稳定燃烧的实验。本研究以新设计的微型燃气轮机燃烧室为基础,引出旁路通入氨气,利用燃烧器外壁热量达到预裂解,以实现纯氨燃料稳定燃烧的目的。使用化学机理模型模拟了不同壁温及流速条件下氨气的转化率,分析温度及旁路流速对转化率的影响,以目前已有研究氨气火焰温度为基础,确定裂解气旁路的流量及其他因素。探究在不额外添加其他气体的条件下,仅利用余热预裂解氨气达到稳定火焰燃烧及降低排放的可行性。
1 燃烧器设计和裂解反应实验模拟
1.1 燃烧器设计
目前已有的微型燃气轮机燃烧室结构大同小异,基本都包含旋流器、燃料喷射口、二次掺混孔等传统设计。与传统燃气轮机燃烧室相比,微型燃气轮机结构更加紧凑,性能上更具有优势,如减少尾气排放、稳定火焰燃烧等。本文对燃烧室的设计以已有的微型燃气轮机燃烧室结构及尺寸为基础,参考了文献[12],增加了可预裂解部分氨气的螺旋旁路管道,利用燃烧室外壁回收热量,将其用于氨气预裂解。取消了传统二次掺混孔。整体结构采用分体式和模块化设计,即燃烧室的各个组成均可根据后期实验和工程要求进行更换调整。根据后期实验进度和需求,本设计的单筒燃烧器主要有燃料喷射方式、盘管盘旋和管路设置、旋流器设置三个关键点。
1.1.1 燃烧器头部设计
研究涉及氨气裂解产物的掺混,即氢气的参与,将燃烧室设计为非预混燃烧型,因氨气的参与使得回火和爆炸的可能性增加,出于安全考虑不适用预混燃烧。如图1所示,喷嘴采用多孔式燃烧喷射。燃料喷孔与水平面存在夹角,角度本身不可改变,但可通过更换喷嘴进行角度调整,默认角度为45°,喷嘴本身不产生旋流,旋流由旁边旋流叶片生成;喷嘴旁边的旋流器可以使空气流经时产生旋流气流,旋流气流可使燃料气和空气更好地混合,使火焰产生旋流以达到稳定燃烧、延长停留时间的目的。同时燃料与空气的充分混合可以避免回火,降低有害尾气排放。

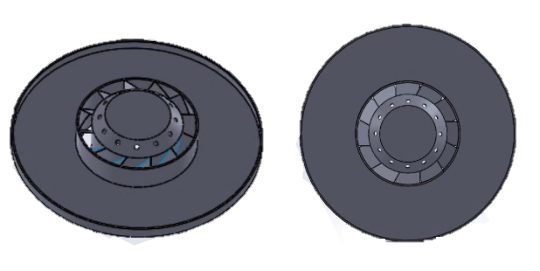

Fig. 1 Schematic diagram of burner head structure图1 燃烧器头部结构示意图 |
旋流器的叶片和旋流度本身是固定的,但同样可以进行更换以满足实验需求,本设计使用叶片数为12片,旋流度为0.8。
1.1.2 燃烧器盘管设计
燃烧器外壁在内部火焰的加热下会达到一个比较高的温度,而这些热量往往难以回收利用,本设计为了充分利用外壁的热量,将其热量传递给氨气使其热裂解。由于氨气热裂解需要较长停留时间,因此将管路设计为盘旋方式增加其长度。如图2,为了让管路能够接受更多来自燃烧器外壁的热量,将管路设置为矩形界面管,长度设置为10 mm,宽为6 mm（内管不包括厚度）。

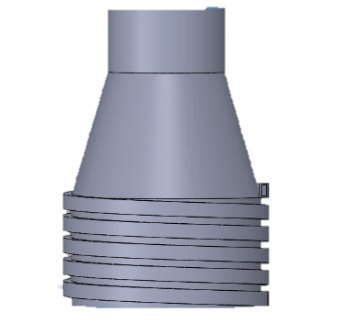

Fig. 2 Schematic diagram of coil structure图2 盘管结构示意图 |
1.1.3 气体通路设计
设计预期通入气体仅为氨气和空气,因此保留两个气体入口,具体如图3。氨气在进入燃烧室前被分为两股,一股直接通入燃料喷嘴的管路中;另一股通入燃烧器外部的盘旋管路中。盘管中的氨气随着盘管流动,同时被来自燃烧器外壁的热量加热裂解,当其流到出口处时,已经裂解为氢气和氮气。再将裂解后的气体通过管路和燃料喷射管路相连,中间设置单向阀防止氨气回流。

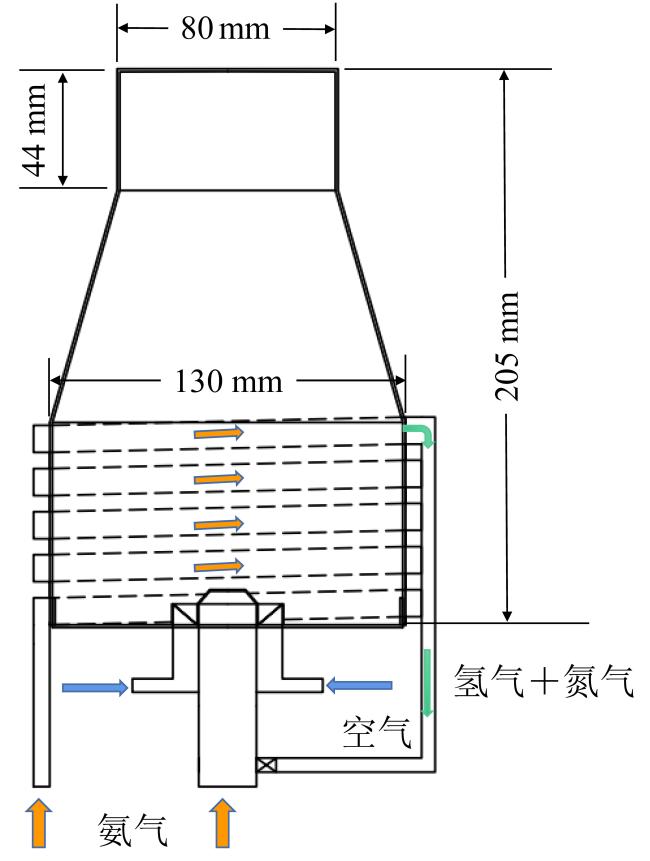

Fig. 3 Schematic diagram of gas path图3 气体通路示意图 |
1.2 氨气预裂解实验模拟
Table 2 Simulation parameters表2 模拟参数设置 |
| 参数 | 数值 |
|---|---|
| 管路长度/mm | 2 000 |
| 管径/mm | 10 |
| 压力/MPa | 0.1 |
氨气预裂解实验采用的软件为Ansys Chemkin-Pro,模型选取平推流模型。如图4所示,模型流程图包括一个入口（氨气）、一个平推流反应器、一个出口。在流程图中,氨气从入口进入,在反应器中进行裂解,产物从出口排出。
Fig. 4 Flow diagram of kinetic modeling图4 动力学仿真流程图 |
1.3 氨气热解反应动力学模型
Table 3 Key elementary reactions for the ammonia pyrolysis表3 氨热解关键基元反应 |
| 反应序号 | 反应式 | A | β | E |
|---|---|---|---|---|
| R1 | NH3 (+M) ⇋ NH2 + H (+M) | 9.0×1016 | -0.39 | 1.1×105 |
| R2 | NH3 (+M) ⇋ NH + H2 (+M) | 7.0×1015 | -0.39 | 1.1×105 |
| R3 | NH3 + H ⇋ NH2 + H2 | 6.4×105 | 2.39 | 10 171 |
| R4 | NH3 + NH2 ⇋ N2H3 + H2 | 5.0×1010 | 0.50 | 2.16×104 |
| R5 | NH2 + H ⇋ NH + H2 | 7.3×1013 | 0.00 | 5×103 |
| R6 | N2H2 + H ⇋ NNH + H2 | 1.1×1014 | 0.00 | 3 128 |
| R7 | NH2 + NH ⇋ NH3 + N | 9.6×103 | 2.46 | 107 |
| R8 | H2NN ⇋ N2H2 | 1.3×1014 | 0.00 | 46 931 |
| R9 | H2NN ⇋ N2 + H2 | 2.5×1014 | 0.00 | 52 785 |
| R10 | NNH ⇋ N2 + H | 6.5×107 | 0.00 | 0 |
| R11 | N2H2 + H ⇋ N2H3 | 1.3×1014 | 0.00 | 3 871 |
注：反应速率系数采用修正的阿伦尼乌斯表达式,即k = ATβ∙exp[-E/(RT)],其中：A为指前因子,单位为1/s（一级反应）或cm3/(mol∙s)（二级反应）;β为温度依赖系数,无量纲;E为修正的反应能垒,单位为cal/mol,1 cal = 4.187 J。 | |

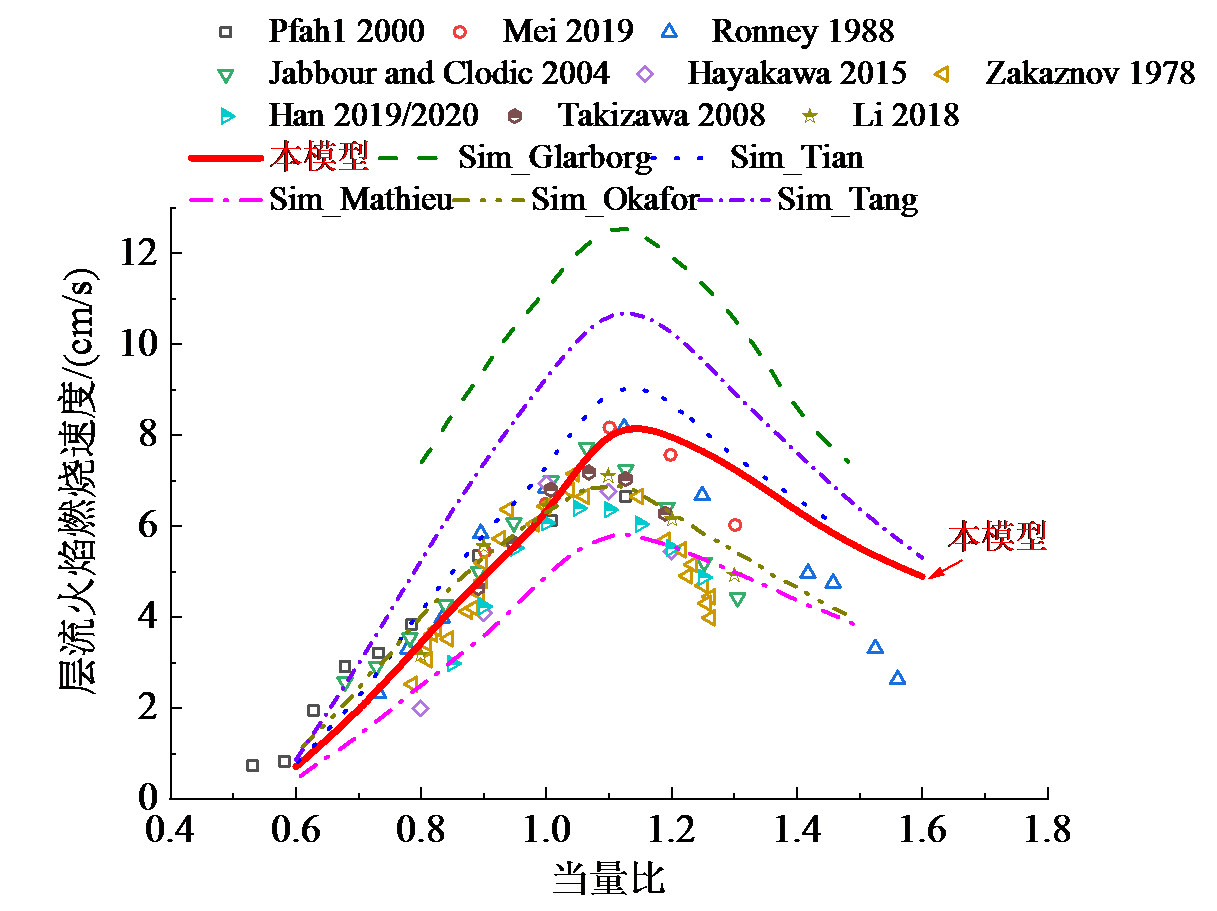

2 模拟结果与反应动力学分析

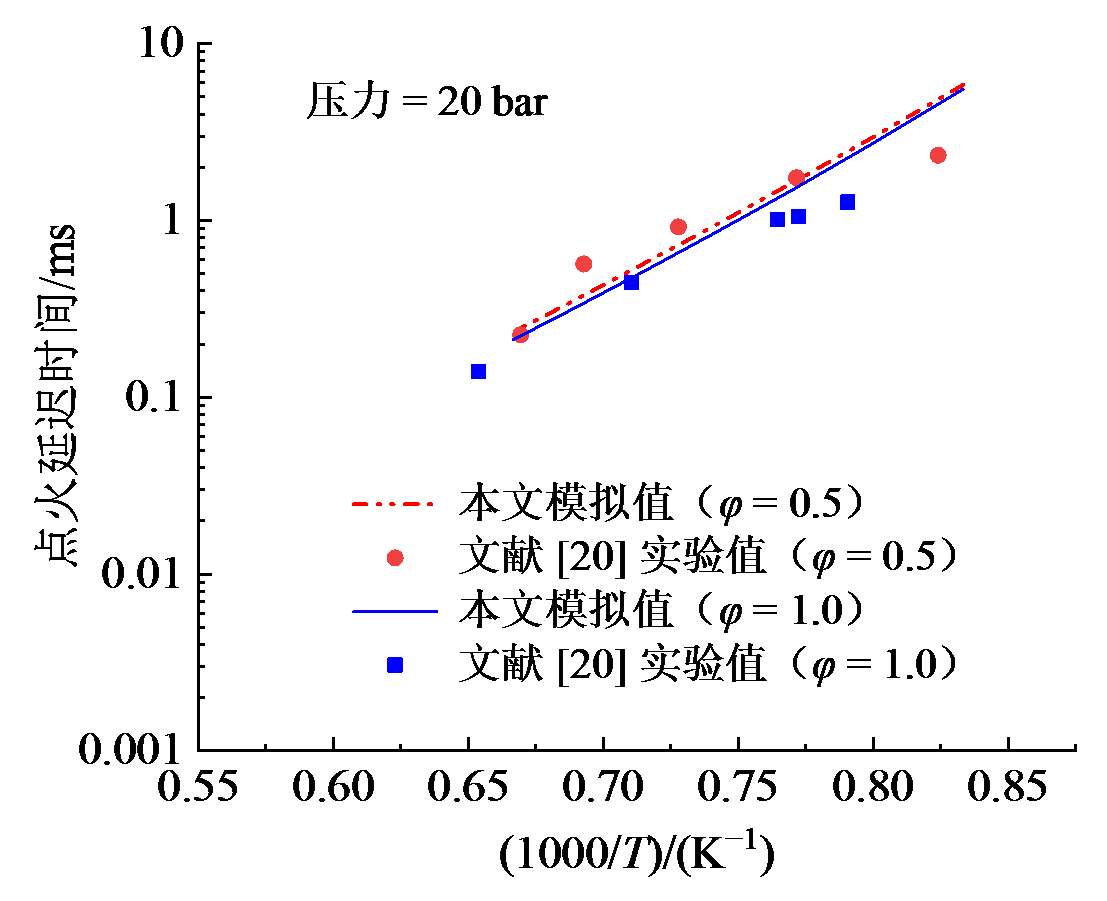

Fig. 6 Comparison between experiment and modeling for ignition delay time by the reaction models from this work and literature [20]图6 本模型与文献[20]模型对点火延迟时间的模拟对比 |

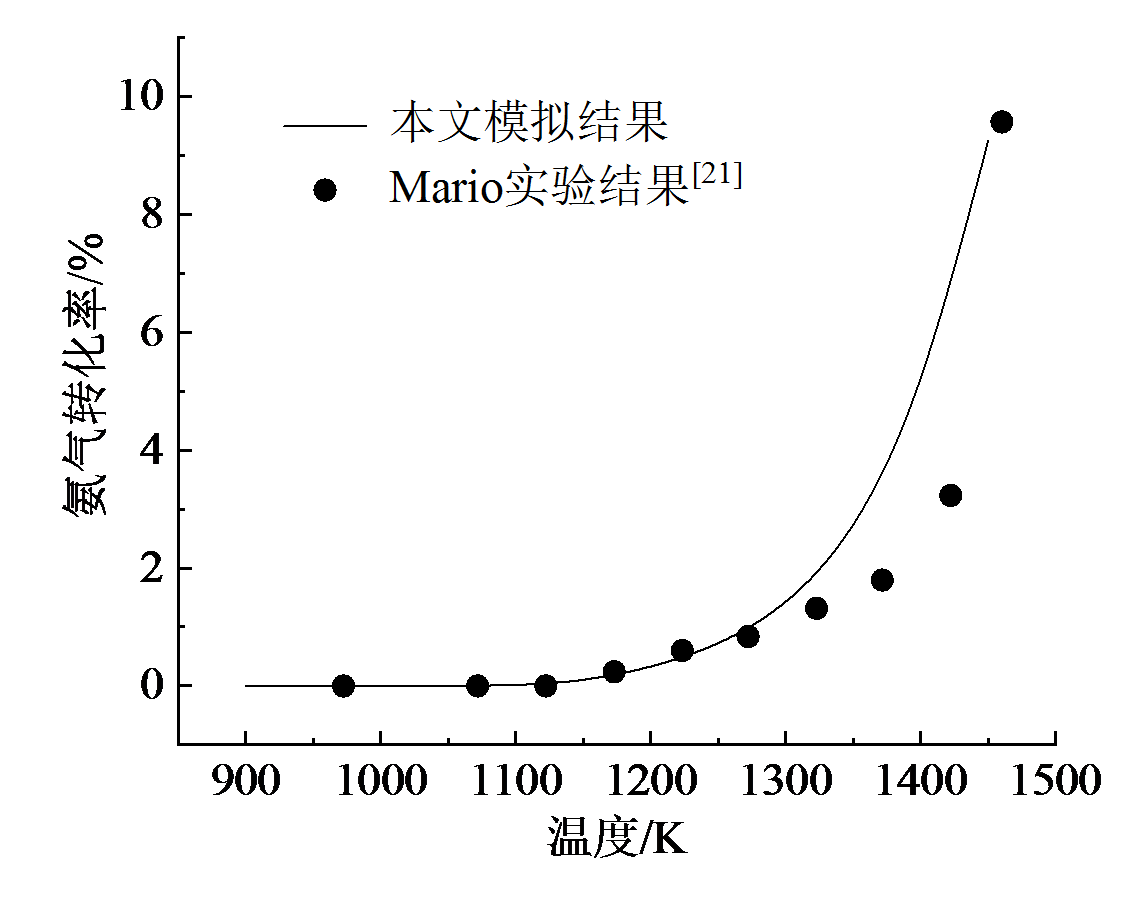

2.1 气体流速对转化率的影响
Table 4 Kinetic modeling: flow rate and temperature settings表4 动力学仿真：流速与温度设置 |
| 实验组 | 流速/(cm/s) | 温度/K |
|---|---|---|
| 1 | 280 | 1 500/1 700 |
| 2 | 300 | 1 500/1 700 |
| 3 | 320 | 1 500/1 700 |
| 4 | 340 | 1 500/1 700 |
| 5 | 360 | 1 500/1 700 |
| 6 | 380 | 1 500/1 700 |
模拟结果关注管道末端氨气转化率,如图8所示。随着气体流速的增加,未裂解的氨气含量逐渐增加,即气体在管路内的停留时间对氨气转化率有影响。但是在1 500 K条件下,氨气转化率非常低,当气体流速为280 cm/s、停留时间约为0.7 s,约6%的氨气被裂解;当流速增加至380 cm/s后,气体停留时间约为0.5 s,约5%的氨气被裂解。而当温度升至1 700 K、气体流速为280 cm/s时,约65%的氨气被裂解;当流速增加至380 cm/s后,约60%的氨气被裂解。由此可见,虽然气体在管内停留时间会对转化率产生影响,但影响幅度不大。同时,在1 500 K条件下远不能达到裂解气稳定燃烧。

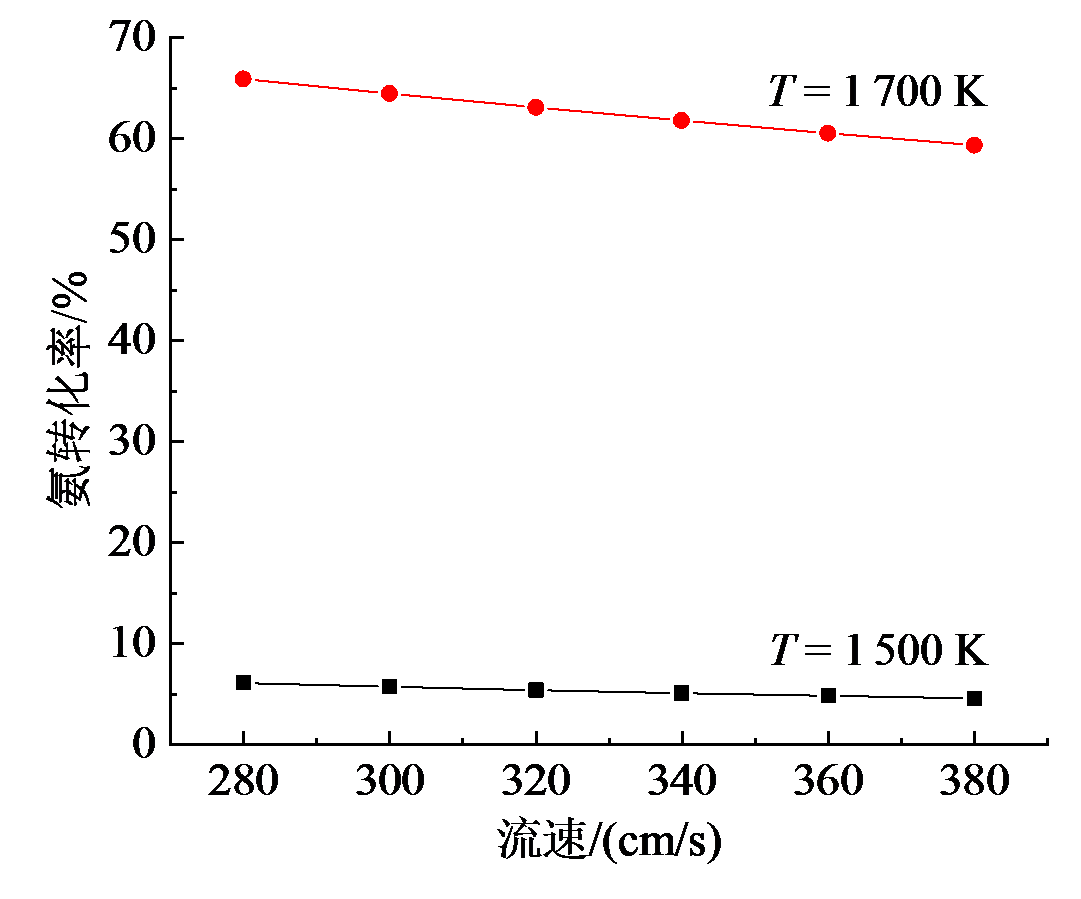

Fig. 8 Ammonia conversion at different flow rates图8 不同流速下氨气转化率 |
2.2 管路温度对转化率的影响
Table 5 Kinetic modeling: temperature setting表5 动力学仿真：温度设置 |
| 实验组 | 流速/(cm/s) | 温度/K | |
|---|---|---|---|
| 1 | 300 | 1 400 | |
| 2 | 300 | 1 500 | |
| 3 | 300 | 1 600 | |
| 4 | 300 | 1 700 | |
| 5 | 300 | 1 800 | |
| 6 | 300 | 1 900 | |
模拟结果见图9。从模拟结果可见,氨气流速为300 cm/s时,在温度约为1 400 K以后开始有明显裂解行为出现;在1 500 ~ 1 800 K之间,氨气转化率随温度升高迅速升高,即在此温度区间内,氨气反应活性因温度升高而升高。当温度高于1 900 K后,氨气转化率达99%以上,即基本全部被裂解。由此也可看出,在该流速下,存在一个最佳温度范围使得氨气转化率在70%以上。在实际工况下,可以根据壁温进行流速的实时调整以满足掺混需求。

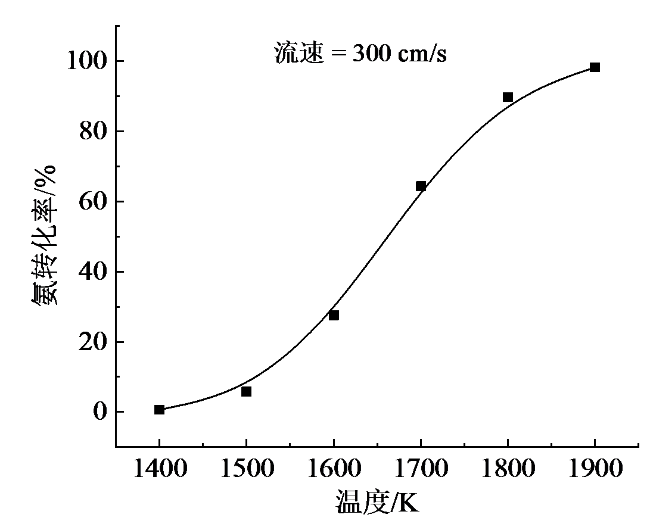

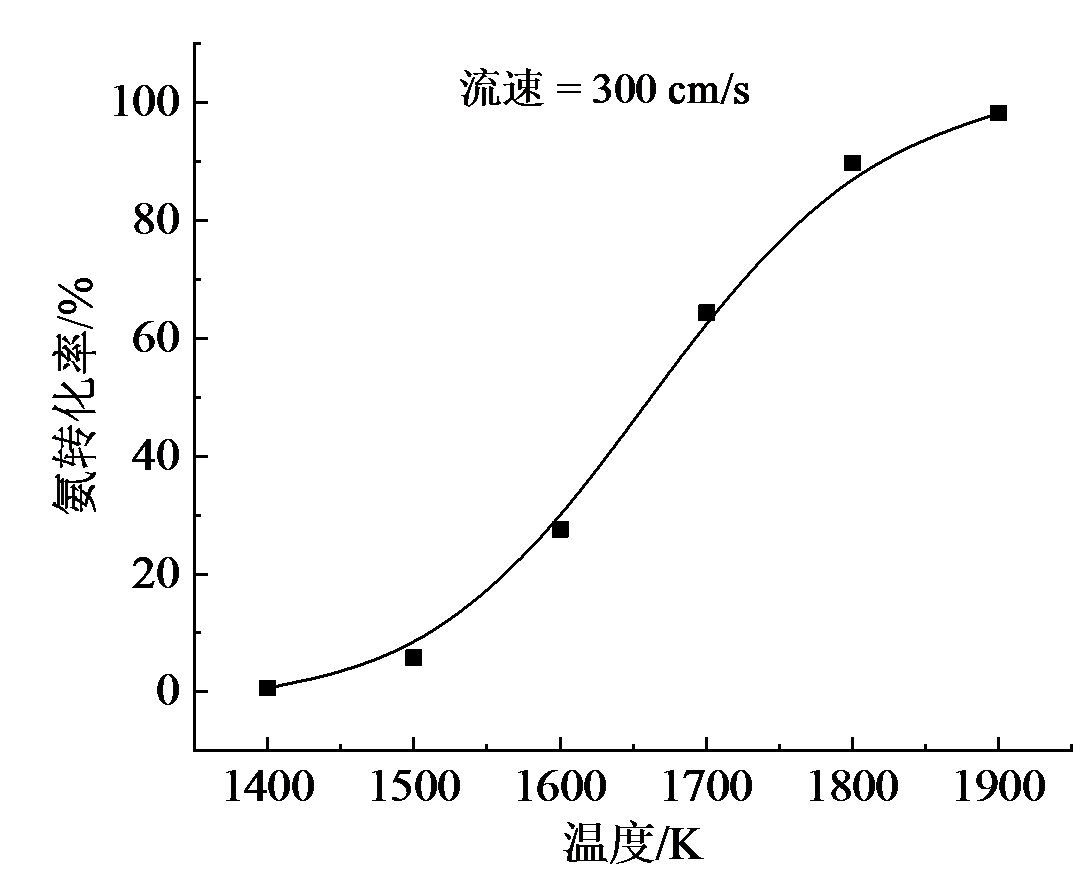

Fig. 9 Ammonia conversion at different temperatures图9 不同温度下氨转化率 |
在实际工况下,需要根据掺混需求对氨气预裂解量进行调整,如参考文献[3,22]中提到,掺混氢气量不能过高也不能过低,当氢气在燃料气中含量约为30% ~ 40%时,其燃烧速度基本与小分子碳氢燃料相当,能够在旋流器下稳定燃烧。而当量比又是决定燃烧稳定性和污染物排放浓度的重要因素。稀薄燃烧作为燃气轮机潜在的减排燃烧方式之一,是未来的研究重点方向。
2.3 管路温度和流速共同影响
由2.1节和2.2节可知,氨气在盘管中的转化率与气体在管中停留时间和管路温度有关,温度越高、流速越慢,转化率越高。温度和流速对氨气转化率的影响结果见图10。

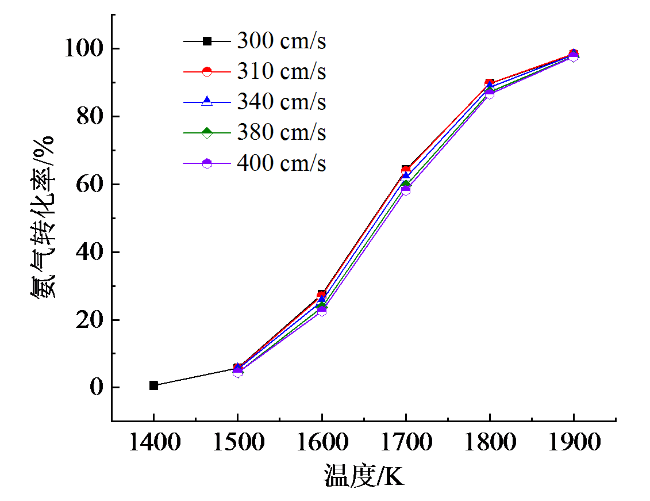

Fig. 10 Ammonia conversion at different flow rates图10 不同流速下的氨气转化率 |
图11展示了温度对氨气转化率的影响。当温度不超过1 500 K时,无论何种流速下氨气都没有明显裂解的现象;而当温度达到1 800 K及以上后,流速虽然会对转化率产生影响,但总体来看大部分氨都已经裂解。

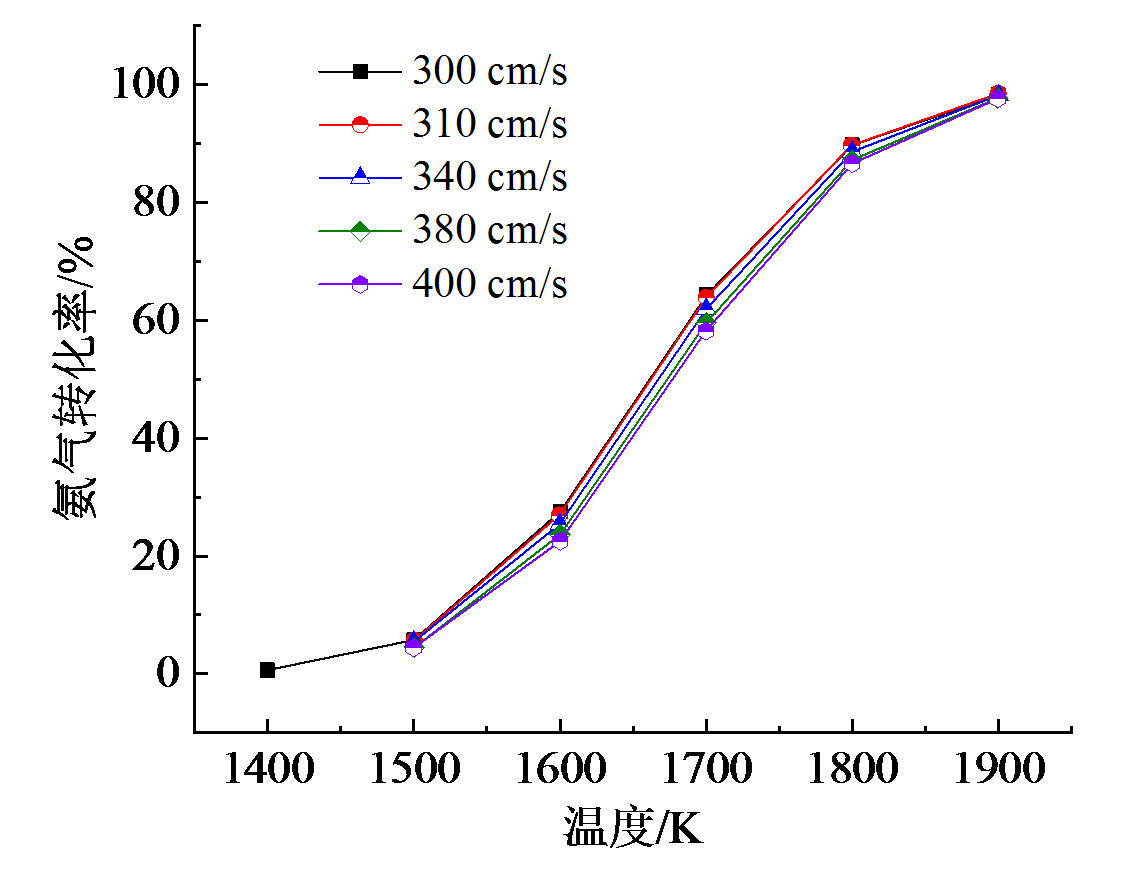

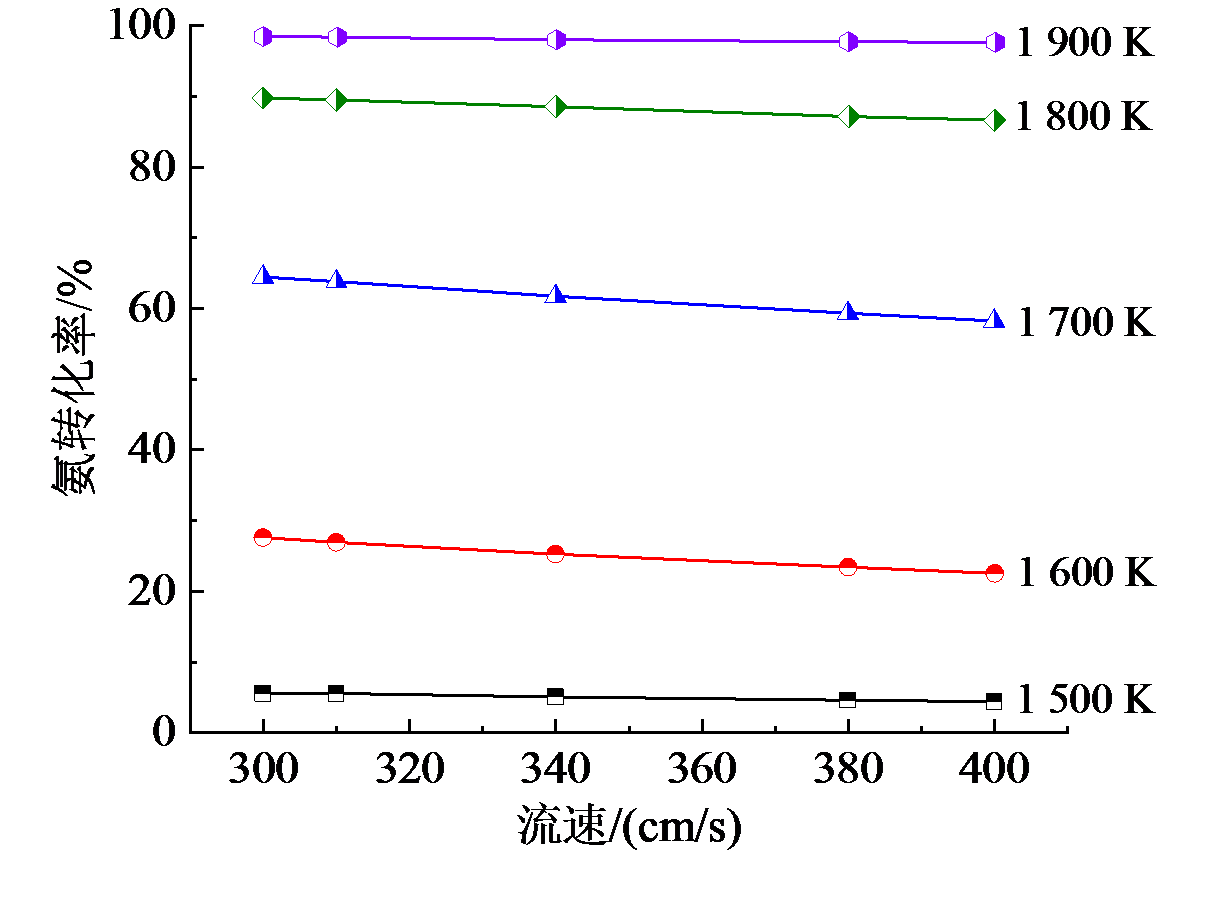

Fig. 11 Ammonia conversion at different temperatures图11 不同温度下的氨转化率 |
图11中,若火焰温度只能达到1 500 ~ 1 600 K,氨气最高转化率只能达到30%,若要使得掺混氢气量达到30%,需要将裂解旁路流量增加,即增加裂解旁路通入气体的比例。例如,若要达到掺混30%氢气的目的,在1 600 K温度条件下需要将约65%的氨气通入旁路进行裂解,余下的35%氨气通过燃料喷口直接通入燃烧即可。在富燃条件下,火焰温度较高,可达2 000 K以上,此时旁路氨气基本完全裂解,只需20%的氨气进入旁路裂解即可达到掺混需求。综上所述,在实验时需要根据当量比和掺混比例来动态调节预裂解氢气的通入量,贫燃时应使更多的氨气进入旁路裂解,而富燃时可降低该比例。
2.4 不同温度下的氨气热解反应路径分析
由2.3节可知,温度是影响氨气裂解的主要因素,本节主要在1 500 K和1 700 K下,对氨气裂解的反应路径进行分析,图12展示了具体的反应路径。图中可见,1 500 K时,氨气的裂解反应从脱氢开始,而脱氢反应主要由NH3与H反应生成NH2,即反应NH3 + H ⇋NH2 + H2（R3）,随后NH2又与NH3结合再次脱氢生成N2H3,即反应NH3 + NH2 ⇋ N2H3 + H2（R4）。这两种反应通道对氨气裂解的贡献几乎相同。两个通道产物即NH2和N2H3接下来都进一步脱氢生成N2H2,但主要以N2H3通道为主。产生的N2H2一部分继续脱氢生成NNH,即反应N2H2 + H ⇋NNH + H2（R6）,另一部分异构化生成H2NN。最终两个通道产物均分解生成N2,链终止。

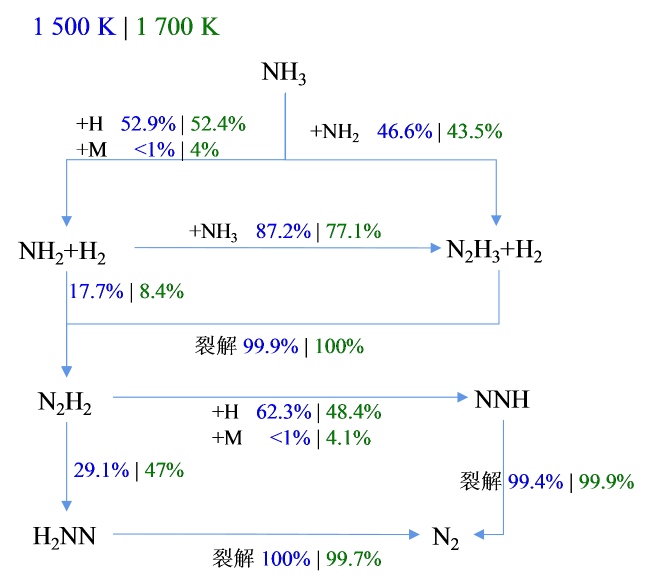

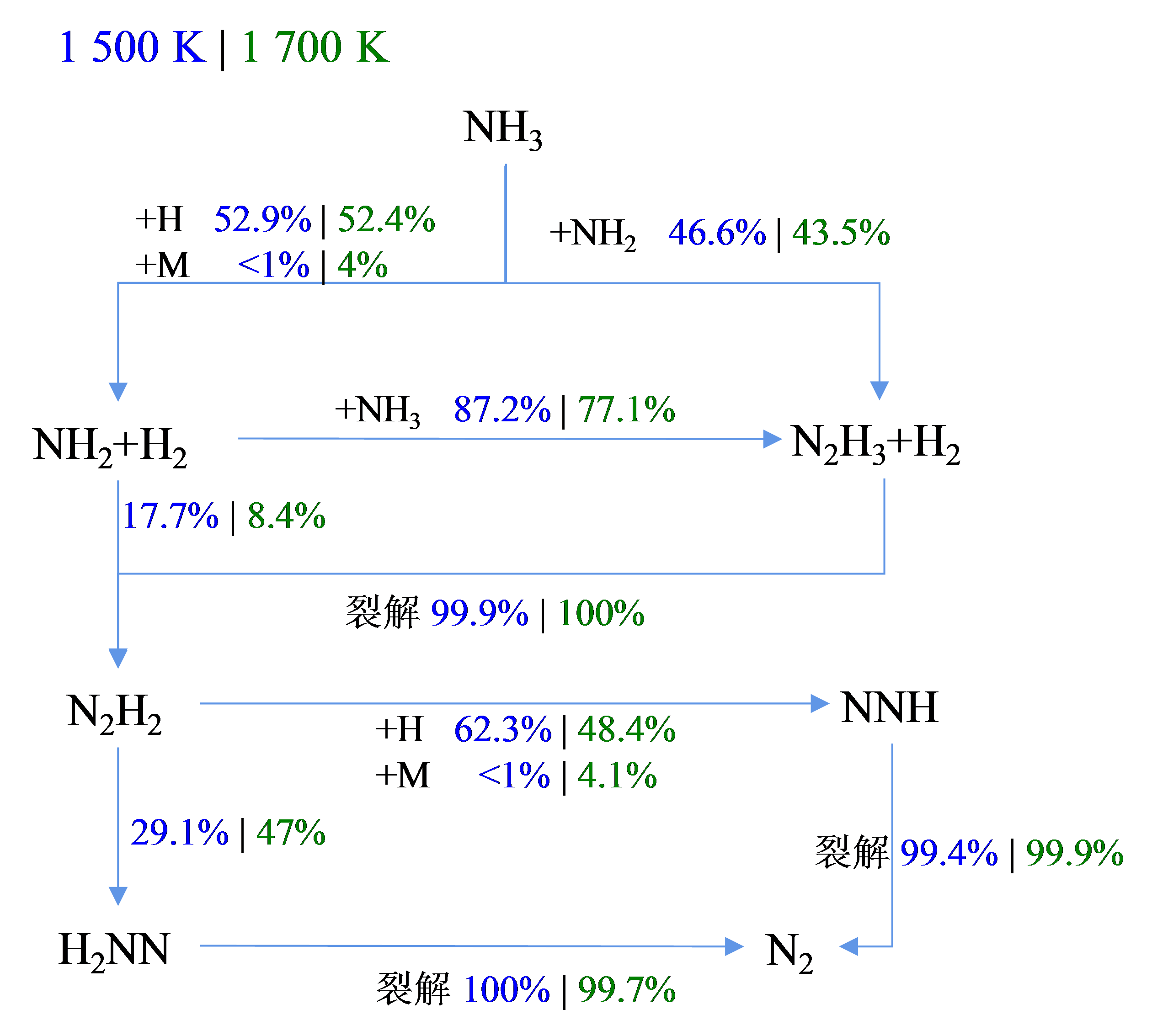

Fig. 12 Reaction pathway for ammonia decomposition at 1 500 K and 1 700 K图12 1 500 K和1 700 K温度下氨气裂解反应路径 |
由图12可知,在1 500 K和1 700 K两个不同温度下,氨气裂解路径基本一致,在反应前期各通道占比也几乎一致,而二者差别主要发生在N2H2产物的去向。在1 500 K时,两个通道几乎各占一半,即反应R6和反应H2NN ⇋ N2H2（R8）,而当温度升高至1 700 K时,反应R8占比明显高于反应R6,即有更多的N2H2脱氢生成了NNH。反应R6相较于R8在温度升高时有更大的活性,因此生成了更多的NNH,在脱氢时,NNH相较于H2NN仅脱去一个H就可达到链终止,因此其反应阻力更小,这也是在1 700 K温度下氨气转化率更高的主要原因。
图13为1 700 K和1 500 K时氨裂解的敏感性分析,正值表示抑制,负值表示促进。可以看到,不同温度下影响氨裂解的反应种类大致相同,但对各个反应影响程度不同。在1 700 K时,反应NH3 + NH2 ⇋ N2H3 + H2（R4）对氨气裂解的促进效果最为明显,而在1 500 K时,反应N2H2 + H ⇋ N2H3（R11）对氨气裂解的促进效果更为明显。同时也可以看到,在1 700 K时,反应NH3 (+M) ⇋ NH2 + H (+M)（R1）对氨气裂解的促进相较于1 500 K时更为重要,从图12也可以看出,虽然产率上该反应占比不大,仅为4%（1 700 K）,但其对氨气裂解的促进作用明显。

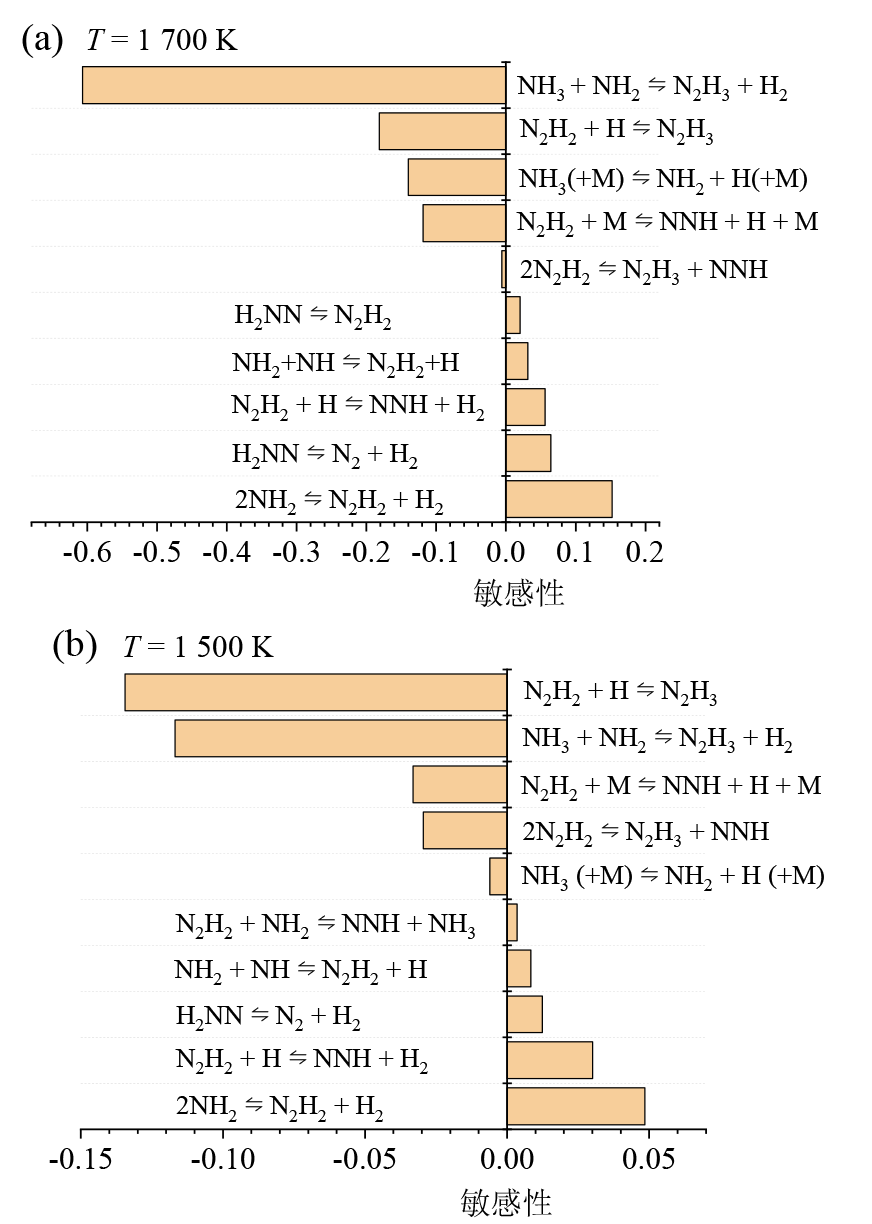

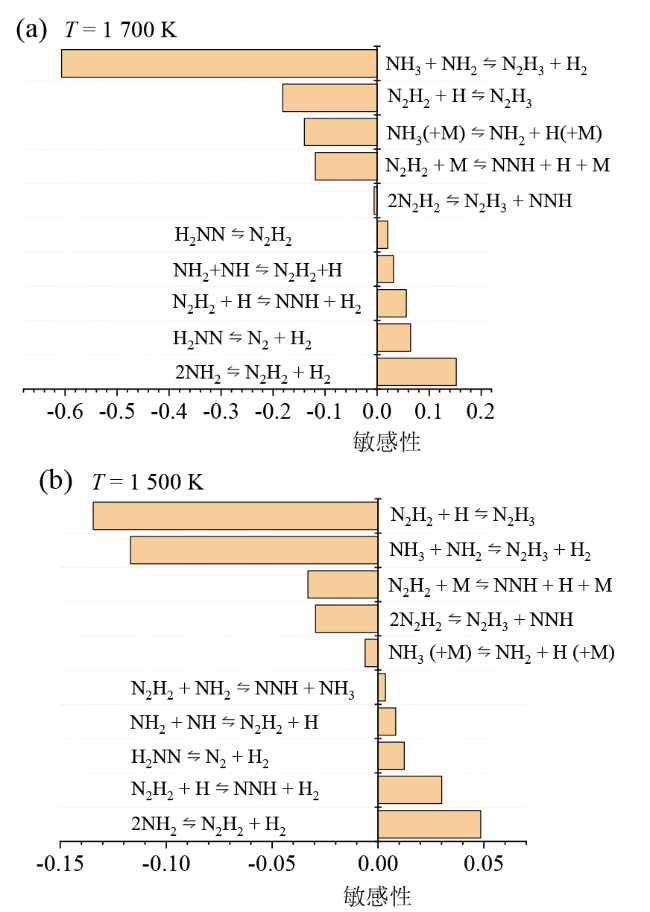

Fig. 13 Sensitivity analysis for ammonia decomposition at 1 500 K and 1 700 K图13 1 500 K和1 700 K温度下氨裂解敏感性分析 |
3 结论
基于微型燃气轮机燃烧室结构,设计了带有氨气预裂解功能的以氨为单一燃料的燃烧室。使用优化后的氨气反应动力学模型模拟了在不同温度和流速下氨气预裂解的效率,验证了增加预裂解旁路燃烧室可以稳定氨气火焰的可行性。对氨气裂解在不同温度下的反应路径和敏感性进行了分析,为下一步研究氨气火焰在不同当量比或其他工况下稳定燃烧及降低NOx排放提供理论支持。主要结论如下：
（1）通过对已有微型燃气轮机燃烧室结构进行改进设计,加入带有旁路盘管的氨气预裂解通路,使部分氨气裂解为氢气和氮气,以达到仅使用单一氨燃料稳定燃烧的预期效果。
（2）使用Ansys Chemkin-Pro软件对旁通管路不同温度和流速下氨气预裂解效率进行模拟。在不同流速下,当温度达到1 500 K后,氨气开始有明显裂解行为出现;在1 500 ~ 1 800 K温度区间,氨气转化率随温度升高迅速升高。当温度高于1 800 K后,氨气转化率大于85%。温度是影响其转化率的主要因素,其影响幅度明显大于流速。
（3）温度的改变会影响氨气裂解的反应路径,主要表现在中间产物的产率大小。氨的裂解反应从脱氢开始,主要从两个反应路径进行,即NH3 + H ⇋ NH2 + H2（R3）和NH3 + NH2 ⇋ N2H3 + H2（R4）。1 700 K时,R4对氨气裂解的促进效果相较于1 500 K时更为明显。
